Peralatan

• Menentukan Urutan Fasa (Phase Rotation) Alat ini mengidentifikasi apakah urutan gelombang tegangan berjalan secara searah jarum jam (Clockwise / Right / Forward) atau berlawanan arah jarum jam (Counter-Clockwise / Left / Reverse).

• Mencegah Putaran Terbalik pada Motor Listrik 3-Fasa Jika urutan fasa terbalik, motor 3-fasa akan berputar ke arah sebaliknya. Hal ini sangat berbahaya bagi peralatan mekanis seperti pompa, kompresor, elevator, dan konveyor yang bisa rusak jika berputar terbalik.

• Mendeteksi Fasa yang Putus/Hilang (Open Phase Detection) Dapat mendeteksi jika salah satu jalur fasa tidak bertegangan atau kabelnya terputus (phase loss), sehingga mencegah motor berjalan dalam kondisi single-phasing yang dapat menyebabkan overheating dan terbakar.

• Syarat Sinkronisasi / Paralel Sumber Listrik Sebelum menghubungkan dua sumber listrik 3-fasa secara paralel (seperti sinkronisasi generator ke jaringan atau penyambungan transformator), urutan fasa kedua sumber wajib sama agar tidak terjadi hubung singkat (short circuit).

• Mendeteksi Kebocoran Arus Listrik Isolasi kabel atau belitan yang rusak dapat menyebabkan arus listrik bocor ke bodi peralatan atau ke tanah (ground).

• Mencegah Hubung Singkat (Short Circuit) Mengetahui potensi penurunan kualitas isolasi sebelum terjadi kontak langsung antar penghantar yang memicu korsleting atau kebakaran.

• Memastikan Keselamatan Pengguna Mencegah bahaya sengatan listrik (electric shock) bagi operator atau orang di sekitar instalasi listrik.

• Pengujian Kelayakan Peralatan Baru & Perawatan Rutin

  • Pengujian Awal: Memastikan kabel, trafo, generator, atau motor listrik memenuhi standar keamanan sebelum dihubungkan ke sumber tegangan.

  • Preventive Maintenance: Memantau penurunan kualitas isolasi dari waktu ke waktu akibat panas, kelembapan, usia, maupun kontaminasi minyak/debu.

Mengukur Arus AC/DC Tanpa Kontak Langsung:

Fungsi paling mendasar dari clamp meter adalah mengukur besaran arus listrik (Ampere) yang mengalir pada satu kabel tunggal. Prinsip kerjanya memanfaatkan induksi magnetik (untuk arus AC) atau Efek Hall (untuk arus DC) yang dihasilkan oleh aliran listrik di dalam kabel.

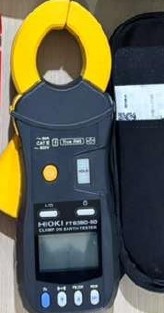

• Mengevaluasi Kualitas Pentanahan: Memastikan nilai resistansi grounding berada pada batas aman (umumnya di bawah 5 Ohm sesuai standar PUIL) untuk melindungi peralatan kelistrikan dan bahaya sambaran petir.

• Pengujian Tanpa Pemutusan (Stakeless Testing): Mengukur tahanan secara langsung pada konduktor grounding saat sistem tetap beroperasi aktif (on-line), tanpa mengganggu suplai daya.

• Mendeteksi Arus Bocor (Leakage Current): Mengukur arus tingkat rendah (miliampere) yang mengalir melalui konduktor pentanahan akibat kegagalan isolasi.

Mengukur Arus AC/DC Tanpa Kontak Langsung:

Fungsi paling mendasar dari clamp meter adalah mengukur besaran arus listrik (Ampere) yang mengalir pada satu kabel tunggal. Prinsip kerjanya memanfaatkan induksi magnetik (untuk arus AC) atau Efek Hall (untuk arus DC) yang dihasilkan oleh aliran listrik di dalam kabel.

1. Mengukur Arus Listrik (AC/DC)

Fungsi paling khas dari clamp meter. Dengan mengapitkan rahangnya pada satu jalur kabel fasa (+), alat ini mengukur medan magnet yang dihasilkan arus listrik secara instan dan aman tanpa kontak langsung dengan konduktor telanjang.

2. Mengukur Tegangan Listrik (Voltage AC/DC)

Sama seperti multimeter biasa, alat ini dilengkapi probe (kabel colokan merah dan hitam) untuk mengukur beda potensial atau tegangan listrik pada stop kontak, Baterai, panel, atau komponen elektronik.

3. Mengukur Hambatan/Resitansi (Ohm) & Kontinuitas

Digunakan untuk mengecek nilai hambatan resistor atau memastikan apakah sebuah jalur kabel putus/terhubung (continuity test yang biasanya ditandai bunyi buzzer).

1. Mengukur Arus Listrik (AC/DC)

Fungsi paling khas dari clamp meter. Dengan mengapitkan rahangnya pada satu jalur kabel fasa (+), alat ini mengukur medan magnet yang dihasilkan arus listrik secara instan dan aman tanpa kontak langsung dengan konduktor telanjang.

2. Mengukur Tegangan Listrik (Voltage AC/DC)

Sama seperti multimeter biasa, alat ini dilengkapi probe (kabel colokan merah dan hitam) untuk mengukur beda potensial atau tegangan listrik pada stop kontak, Baterai, panel, atau komponen elektronik.

3. Mengukur Hambatan/Resitansi (Ohm) & Kontinuitas

Digunakan untuk mengecek nilai hambatan resistor atau memastikan apakah sebuah jalur kabel putus/terhubung (continuity test yang biasanya ditandai bunyi buzzer).

• Memastikan Keselamatan Manusia (Safety): Menguji apakah sistem grounding mampu menyalurkan arus bocor akibat kegagalan isolasi atau lonjakan listrik secara aman ke tanah, sehingga mencegah bahaya sengatan listrik (electric shock).

• Menguji Efektivitas Penangkal Petir: Memastikan jalur pembumian arus petir memiliki hambatan seminimal mungkin agar energi sambaran petir dapat dibuang langsung ke bumi tanpa merusak struktur bangunan atau peralatan elektronik.

• Verifikasi Standar Kelistrikan (PUIL): Berdasarkan standar Persyaratan Umum Instalasi Listrik (PUIL), nilai hambatan pentanahan yang aman disarankan di bawah 5 Ohm ($\le 5\ \Omega$). Alat ini dipakai untuk memverifikasi apakah instalasi sudah memenuhi standar tersebut.

Pada instalasi kelistrikan rumah, industri, maupun sistem penangkal petir, ground clamp berguna untuk:

• Menyambung Kabel ke Rod (Ground Rod Clamp): Menjepit kabel tembaga (BC/Bare Copper) ke batang tembaga/besi grounding yang ditanam di tanah agar arus bocor atau lonjakan arus petir dapat tersalurkan ke bumi dengan lancar.

• Memastikan Konduktivitas Maksimal: Memberikan tekanan mekanis yang kuat sehingga impedansi/resistansi sambungan tetap rendah.

• Tahan Korosi & Cuaca: Dibuat dari material konduktif tahan karat (seperti kuningan, tembaga cast, atau bronze) agar sambungan tidak mudah korosi meskipun ditanam di dalam tanah.

Alat untuk menguji atau mengecek kinerja phase sequence ialah Phase Rotation Meter. Mesin tersebut akan memberikan informasi seputar fasa listrik yang saat itu sedang dalam kondisi terbuka. Pekerja di bidang teknisi listrik mutlak memerlukannya guna kebutuhan proses instalasi dan perawatan energ

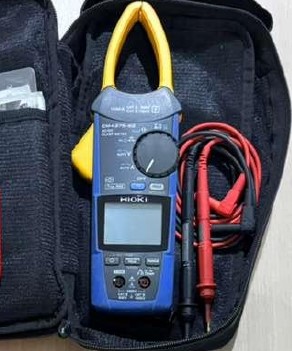

Berfungsi untuk mengukur arus listrik. Alat ukur ini memiliki dua jenis ampere yakni arus arus DC (Direct Current) dan arus AC (Alternating Current).

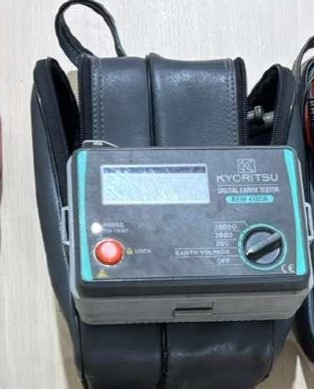

Alat untuk mengukur nilai resistansi dari grounding, Besarnya tahanan tanah sangat penting untuk diketahui sebelum dilakukan pentanahan dalam sistem pengaman dalam instalasi listrik. Untuk mengetahui besar tahanan tanah pada suatu area digunakan dengan alat ukur penampil analog.

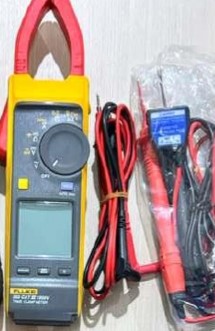

Digunakan untuk mengukur arus dan sebagai salah satu faktor untuk mengambil keputusan dalam perbaikan atau optimalisasi sebuah daya/ arus.

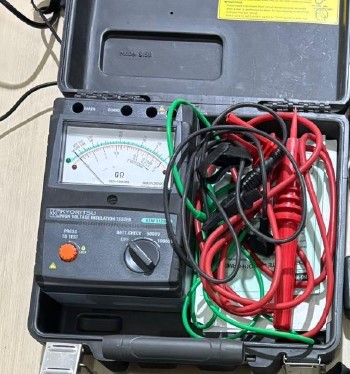

1. Insulation tester adalah alat untuk mengukur besarnya nilai tahanan isolasi.
2. Insulation tester dengan sumber tenaga dari baterai dan alat penunjukkanya berupa jarum juga.
3. Insulation tester digunakan untuk mengukur tahanan isolasi instalasi tegangan menengah maupun tegangan rendah.

Berfungsi untuk mengukur jarak atau panjang. Meteran juga berguna untuk mengukur sudut, membuat sudut siku-siku, dan juga dapat dipakai untuk membuat lingkaran

1. Termometer ini menggunakan metode pengukuran suhu yang cepat, tepat dan akurat dengan objek yang diukur dari kejauhan dan tanpa disentuh.
2. Termometer Infra Merah merupakan alat ukur suhu tubuh untuk mendeteksi temperatur secara optik digambarkan dalam bentuk suhu.

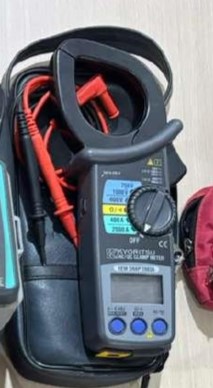

1. Alat tersebut dapat digunakan untuk melakukan pengukuran pada arus listrik, tegangan listrik, dan tanaman atau resistansi.
2. Bisa digunakan untuk mengecek koneksi antar arus pada suatu kabel.
3. Dapat digunakan untuk melakukan pengukuran kapasitor elektrolit.
4. Terakhir alat tersebut bisa digunakan pula pada pengukuran temperatur, induktansi dan frekuensi
